混凝土振动台钢板焊接组成

100型混凝土振动台结构及工作原理

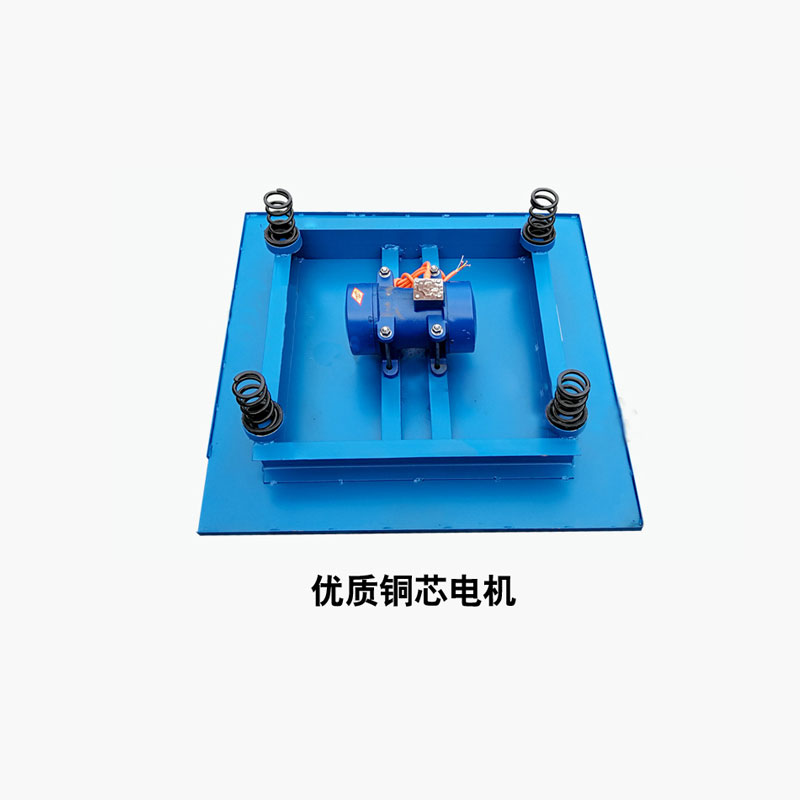

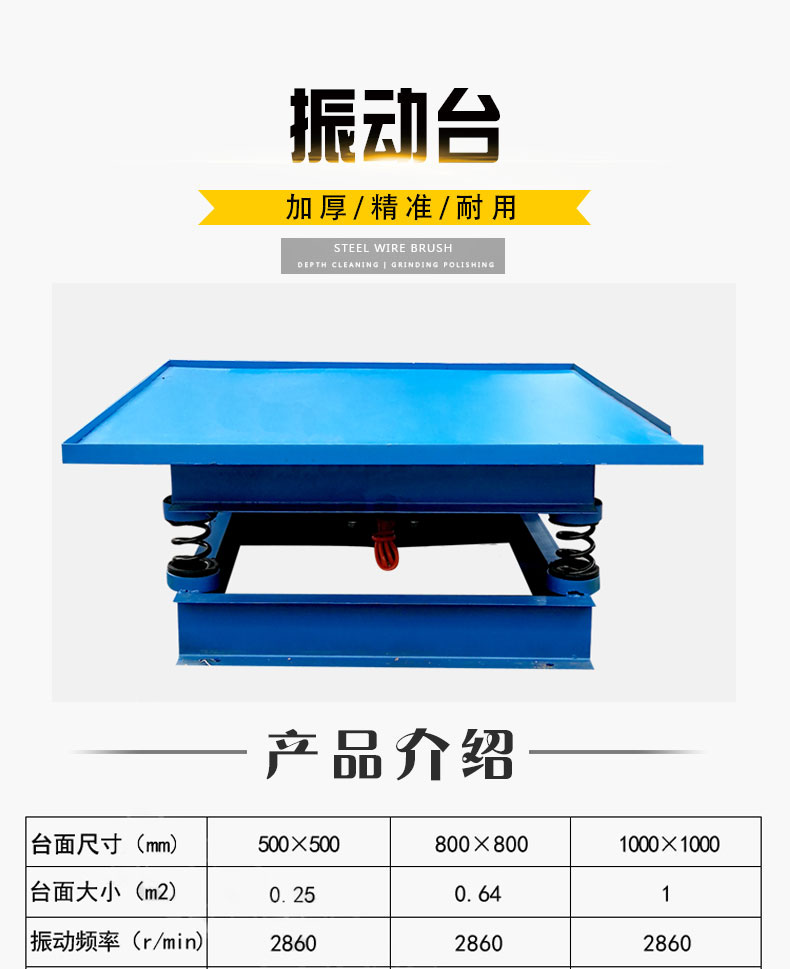

混凝土振动台主要由台底架、振动器弹簧等部件组成，台面与底架均用钢板和型钢焊接而成，振动台是用电动机加一对相同的偏心轮组成。并通过一对吊架联轴器安装在台面(反面)中心位置，起着振实过程中平稳、垂直方向的作用。

混凝土振动台钢板焊接组成

混凝土振动台安装使用与维修

1、振动台安装前，应先打好基础，打基础时上平面要按水平找并按底梁螺栓孔埋好固定螺栓，然后安装，安装时固定螺栓必须拧紧。

2、振动台安装完毕试车前，先开车3—5分钟后停车，对所有紧固螺栓进行检查，若松动须拧紧后方可使用。

3、振动台布振实过程中，混凝土制品应牢固的紧固在振动台面上，所需振实的制品放置要与台面对称，使负荷平衡，振实制品的紧固装置用户可根据自己的需求自行设计配制。

4、振动器轴承应经常检查，并定期拆洗，更换润滑油，使轴承保持良好的润滑，延长振动器的使用寿命。

5、振动台应有可靠的接地线，确保安全。

混凝土振动台钢板焊接组成

100型混凝土振动台试验操作规程

混凝土振动台在真实过程中，混凝土制品应须牢固的紧固在振动台面上，所需振实物制品放置要与台面相对称，是负荷平衡。

1、振动器轴承应经常检查，并定期拆洗，更换润滑油，使轴承保持良好的润滑。

2、振动台应有可靠接地线，确保安全。

100型混凝土振动台用于试验室，现场工地作试件成型和预制构件震实各种板柱、梁等混凝土构件振实成型,由*试验仪器制造有限公司根据新的标准自主研发生产
