1、机架：由角钢焊制,为整个机器的支承部分。
2、磁鼓：内裝有四个激磁线圈及磁铁芯，并在其排矿侧装有一个没有激磁线圈的附加磁极， 以利于卸矿，这五个在磁极形成扇形固定在心轴上，心轴通过支轴承瓦固定在机架上，圆筒系用非磁性材料铝及不锈钢制成，扇形线圏的连接以造成在每磁极掌上磁场极性的交变、矿粒每通过一个磁极即翻转达180度，在磁搅拌的作用下，可以改善磁性产品的质量。在心轴的一端，为方形的外伸结构,可以用手板，使磁鼓内磁极绕轴向旋转，以适应不同矿种的选别需要。
3、 传动装置: 安装在机架的底部一侧，为了降低整机的重心，传动部分由三项交流电动机及蜗轮、 蜗杆变速箱所组成, 变速箱的输出通过链条传动至磁鼓，带动磁鼓旋转 (磁极是不随之转动的)，磁鼓的转速为恒转速25 转/分, 磁鼓旋转力方向与给矿方向一致 。
4、矿槽:
由铝及不锈钢板焊制而成，用螺丝固定在机架上；在矿槽的给矿侧设有保持液面高度的溢留口，在排精矿槽体下部设有接精矿嘴以便接矿。
5、喷水管:
安装在机架上的一根带孔铜管，与室内水源相接，用于磁鼓上精矿的冲洗；喷水角度可以通过旋转喷水管进行调节。
74型湿法 鼓形弱磁选机 磁鼓线圈
结构简介及特点

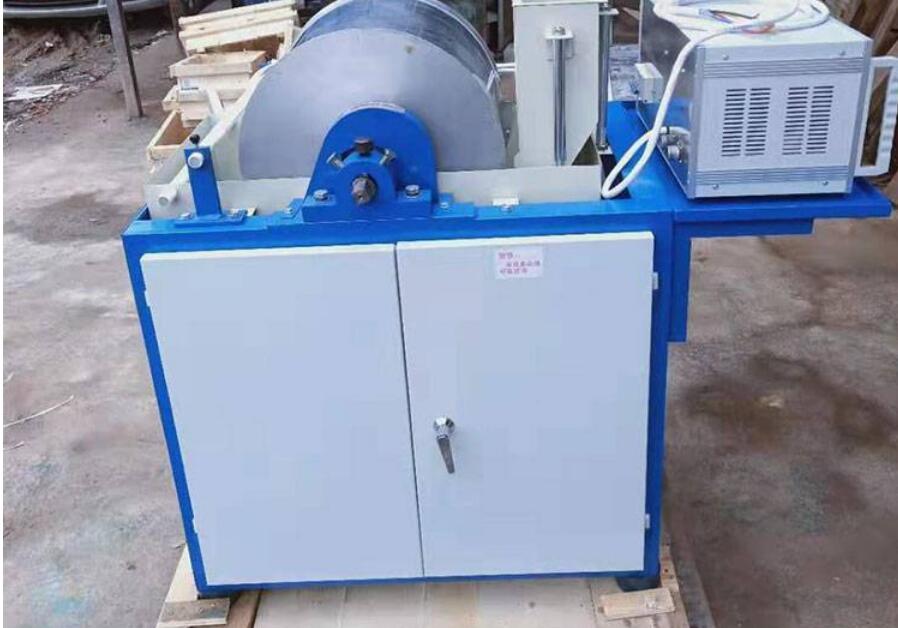

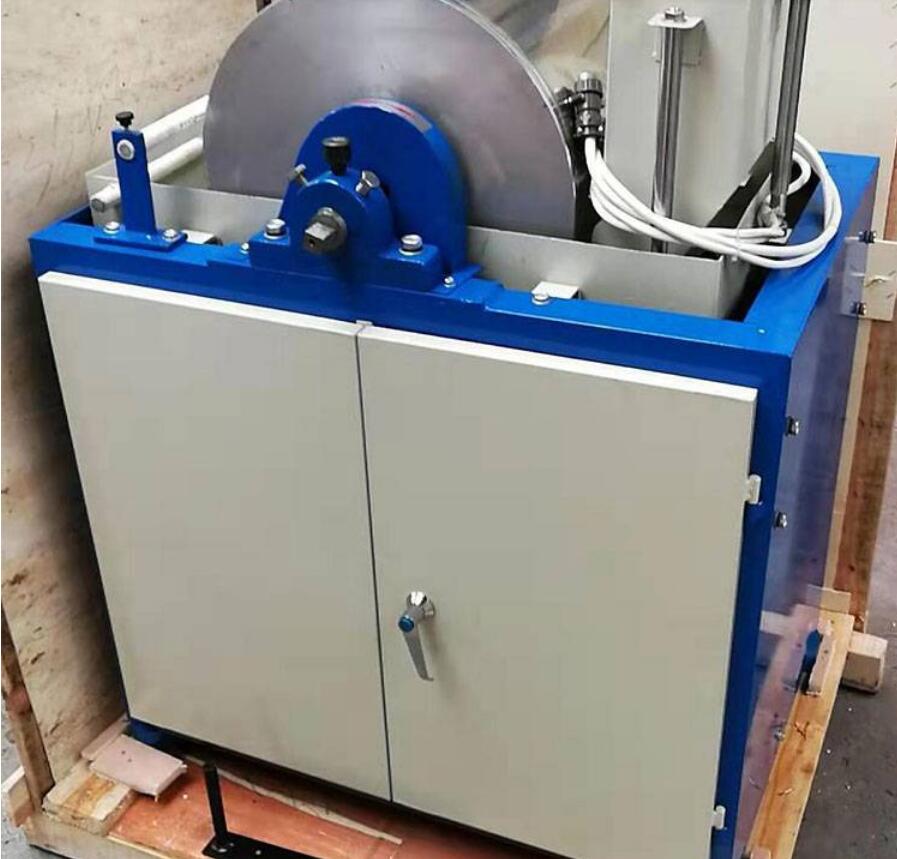

XCRS 型鼓形湿式弱磁选机是由磁选机主体及鼓形电源两部分所组成。磁选机主体主要包括: (1)机架(2)磁鼓(3)矿權(4) 口贡水管(5)传动装置(6)给矿箱

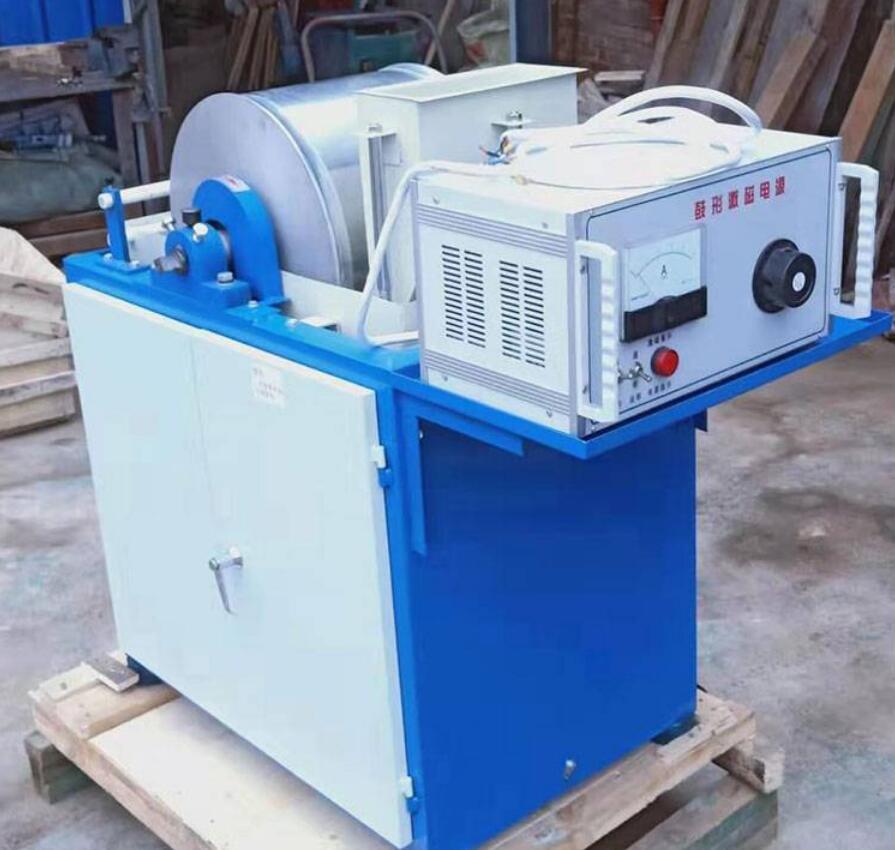

鼓形电源为一单独的硅桥式整流电源、其输出是通过调压器手本两送行调整的。
