XSHF2-3湿式分样机主要技术指标
湿式分样机 干湿分离设备处理能力
型号及名称：XSHF 2-3型湿式分样机：
缩分比：一次为12、6、4、3、2
重量相对误差：≤2％(在缩分比为6以下时)
给料矿浆浓度范围：5-50％
适宜的给料粒度范围：
处理能力：≤2 L／min
搅拌桶有效容积：4 L
搅拌电动机：功率120 w 转速1390 r／min
搅拌叶轮转数：≤568 r／min
分配器电动机：功率90 w
分配器转数：40 r／min
设备总功耗：210 w
外形尺寸(长×宽×高)： 550× 420×1200 mm
湿式分样机 干湿分离设备处理能力

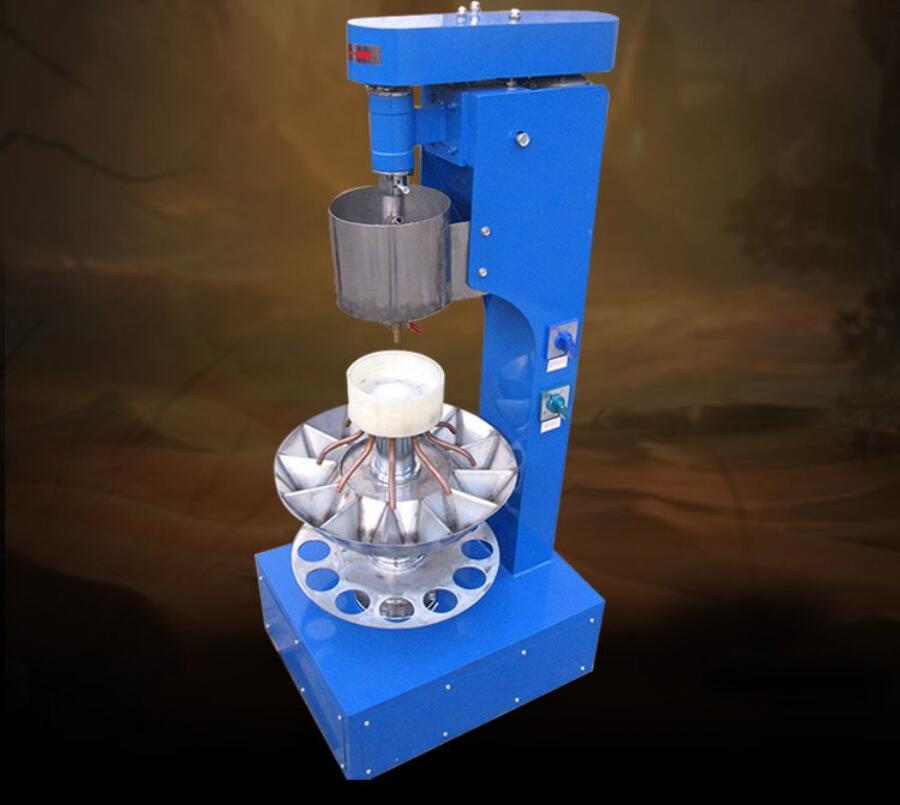

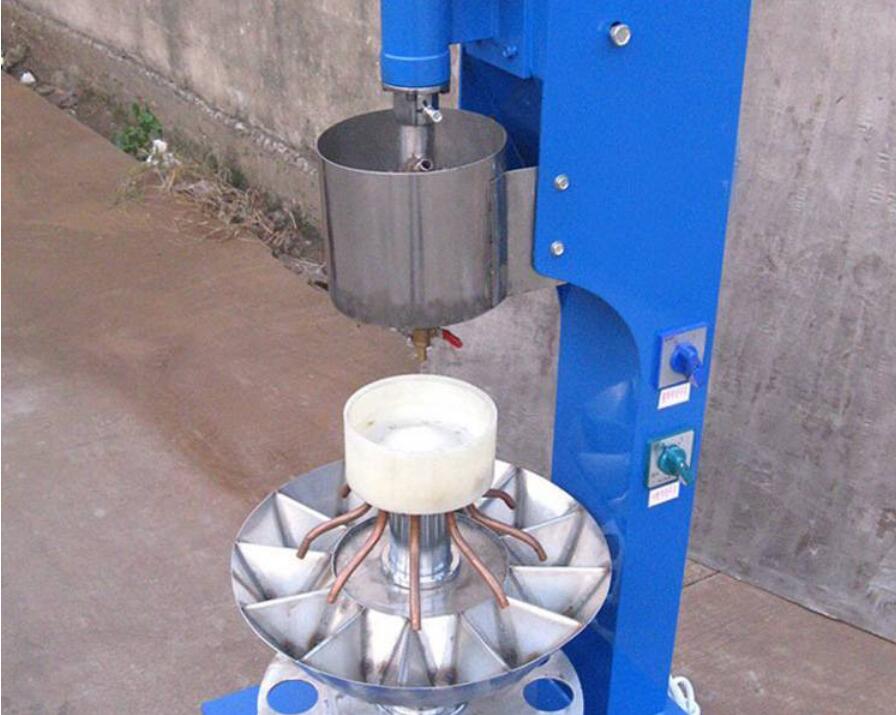

XSHF2-3湿式分样机结构：
XSHF 2-3型湿式分样机由下列主要部件组成（1）给料斗，（2）调浆搅拌桶，（3）矿浆分配部分，（4）矿浆截料器部分，（5）矿浆集料盛料部分，（6）床身，（7）调浆桶控制开关，（8）分配器控制开关，分配器盘按逆时针方向旋转。
1、 结构传动系统：
分样机运动系统为两条传动路线，（1）搅拌传动；（2）分配传动，均为单电机拖动。
（1） 搅拌传动电机通过皮带轮减速输入到被动轴，使搅拌叶轮匀速运转。

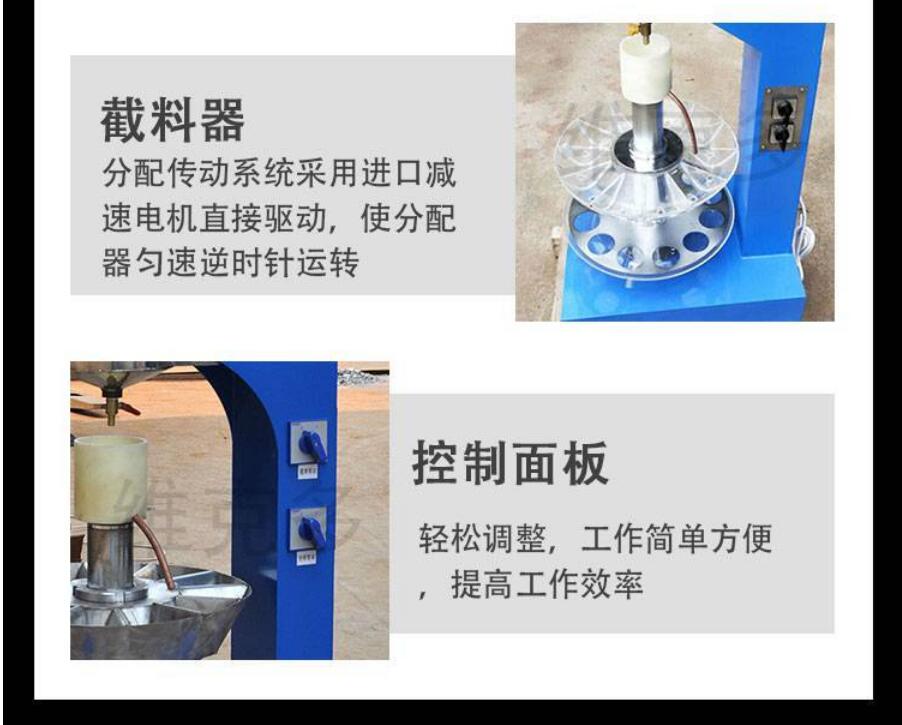

（2） 分配传动系统采用德国进口精密减速电机直接驱动，使分配器匀速逆时针运转。
2、 主要部件结构形式：
（1） 电器、操纵开关设在床身右侧。
（2） 变速箱直接与电机联接分配器与传动轴为右旋螺纹连接。
（3） 机座底面设有四条支腿可调螺纹副用力调整水平。
XSHF2-3湿式分样机缩分原理：
矿浆经调浆搅拌桶搅匀后，给入过流漏斗，然后流入带匀分锥的矿浆分配器。分配器为一匀速转动体。矿浆经它分成八等份，在分别均匀给入截料漏斗中，漏斗12只，每只占有360°/12=30°的弧长，从而保证了在单位时间内各漏斗截取的矿浆量相等。所以利用XSHF2-3型湿式分样机完成矿浆缩分过程，可保证所得试样在固体含量粒度组成和化学组成上保持代表。
