雷氏夹测定水泥安定性描述正确

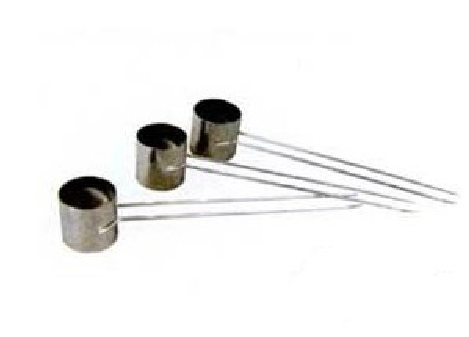

LJ-175型雷氏夹技术要求

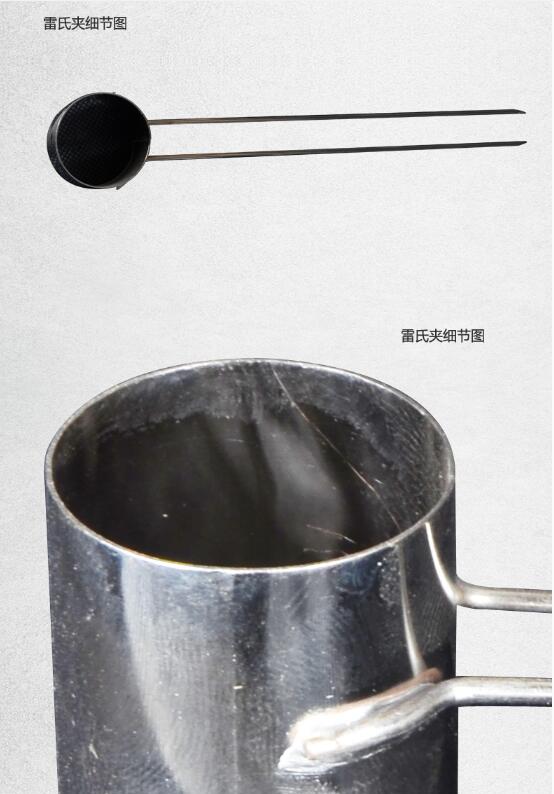

1.1雷氏夹应由铜质材料制成，外表光滑，无变形。

1.2环模直径30mm，高30mm，模厚0.5mm，切口1.0 mm。

1.3指针长150mm,间距10mm，针直径2.0mm。

1.4校验时两指针针尖距离增加范围为17.5mm±2.5mm，且能恢复至原来状态。

雷氏夹测定水泥安定性描述正确

LJ-175型雷氏夹校验项目及条件

2.1校验项目

2.1.1外观。

2.1.2雷氏夹尺寸。

2.1.3针距及状态。

2.2校验用器具

2.2.1游标卡尺：量程300mm，分度值0.02mm。

2.2.2钢直尺：量程500mm，分度值1mm。

2.2.3砝码：300g。

雷氏夹测定水泥安定性描述正确

LJ-175型雷氏夹使用与维修：

1、雷氏夹每次使用前需对雷氏进夹进行弹性要求检验，具体做法如下：将雷氏夹一指针根部挂在雷氏夹测定仪弦线上，另一指针根部挂300G砝码，两指针间跨度加2X=17.5±2.5MM，去年砝码后指针恢复原尺寸。检验合格后方可使用。

2、雷氏夹试件的制备方法：

将预告准备好的雷氏夹放在已稍擦油的玻璃板上，并一只手用宽10MM小刀插捣15次左右然后抹平。盖上稍涂油的下班板，压上配重块，立即将雷氏夹连同试件和玻璃板移至湿气养护箱(控制温度20±3度温度大于90%）内养护24±2H。

3、雷氏夹试件的沸煮：

先测量带有试件并经养护的雷氏夹两指尖头的间距精确到0.5MM，并用编号做记录，按着将雷氏夹连同试件放入沸煮箱中板上，指针朝上试件之间互不交叉，然后在30±5MIN内加热至沸腾，并恒沸3H±5MIN，*按测得沸煮后两指针尖头间距与沸煮前的差值多少来判断试件的合格与否。

4、雷氏夹用后去掉试样及污物后放妥，严禁堆放或其它物体相互挤压。

产品附件：附件有玻璃二块、搁架、小刀各一件，用户可根据需要订货。
