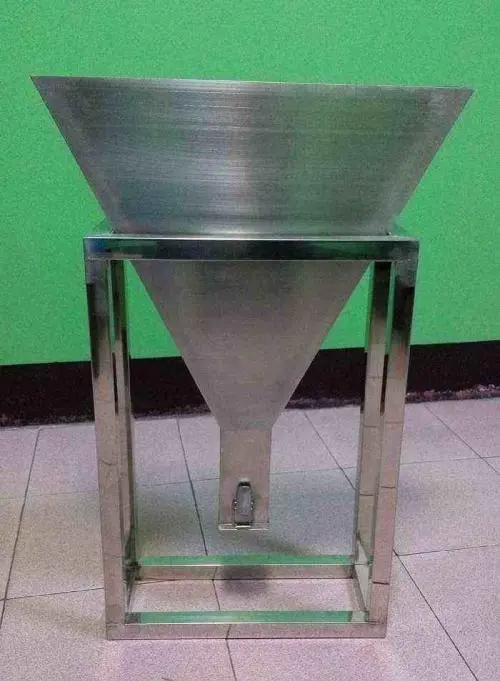

自密实混凝土V型箱

                                                                              自密实混凝土V箱

  自密实混凝土V箱简介：

        自密实混凝土V箱（V型漏斗）用于测量自密实混凝土的粘稠性和抗离析性，适用于各个等级的自密实混凝土粘稠性和离析性能的测定。

    试验要求：

  1、V型漏斗的形状和内部尺寸，漏斗的容积约为10L，箱内表面应经加工修整呈平滑状,V型漏斗制作材料为优质不锈钢，在漏斗的下部部位应安装快速开启的且具有密封的底盖。漏斗边缘平整，结构平滑且耐腐蚀。

  2、漏斗支架为不锈钢管，确保台面的水平且易于搬运。

  3、备有自密实混凝土盛料容器、接料器、刮平混凝土顶面的水平刮刀及能精确到0.1S的秒表和湿布等。

  使用与操作：

1. 将V型试验漏斗用清水冲洗干净后置于台架上，使其顶面呈水平，本体侧为垂直状态。确保漏斗稳固，用拧过的湿布擦拭漏斗内表面，使其保持湿润状态。

2. 在漏斗下方，放置承接混凝土的的接料容器，混凝土试料填入漏斗前，应先行确认漏斗流出口的底盖是否已经关闭。

3. 用混凝土投料用容器盛装混凝土试料，有漏斗的上端平稳地填入漏斗至满。

4. 用刮刀沿漏斗上端将混凝土的顶面刮平。(混凝土试料约为10L）

5. 混凝土顶面刮平，待静置1min后，将漏斗出料口的底盖打开，用秒表测量自来盖至漏斗内混凝土全部流出的时间（to)精确到0.1s同事观察并记录混凝土是否有堵塞等现象。

  6. 注意：

      （1)混凝土的粘滞性比较高，全量流空瞬间的判定较为困难时，可由漏斗上方向下观察，透光的瞬间即为混凝土由卸料口遛弯的水煎，亮亮留下是间时，应用精度在0.1s以上的表秒进行测定。

        (2) 流下时间的测定宜在5min内对试样进行2次以上的试验，以2-3次试验结果取平均值

  自密实混凝土V型漏斗检验报告:

   1、混凝土的配合比

   2、混凝土流下时间

   3、混凝土流动状况记录
