承载比浸水膨胀附件

                                                                        承载比浸水膨胀附件

产品简介：

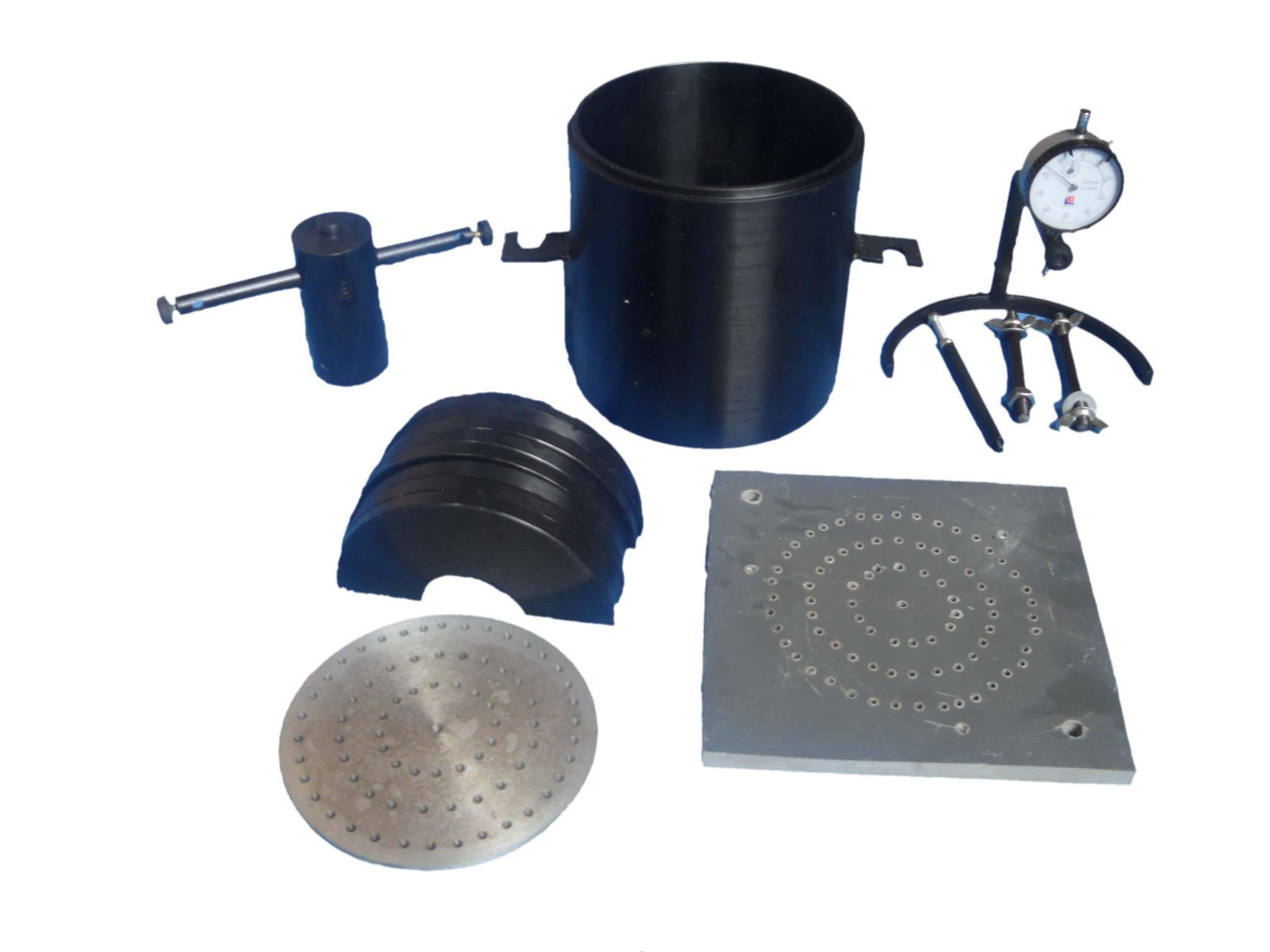

     试验附件包含：多孔板（铝）9个、多孔板底座（塑料）9个、试筒（钢）9个、0-10百分表9块、表架9个、荷载板72个、压头（贯入杆）1个、重型击实仪一套（选配）

主要参数：

 1、*大载荷：30KN，50KN（可选）
 2、载荷速度：1.0mm/min；1.25mm/min
 3、贯入杆：Φ50mm * 100mm
 4、工作台：Φ170mm
 5、工作台行程：50mm
 6、试件模：Φ152mm *170mm（120、166）
 7、仪器尺寸：310 * 310 * 930mm (L * W * H)
 8、仪器重量：100Kg

浸水膨胀附件使用方法：
1、打开电源开关，仪器运转，检查仪器的工作状况是否正常，检查手柄进出，转动是否正常，如一切正常可准备开始试验。
2、按《公路路面基层材料试验规程》JTJ075-85承载比试验方法制取试件。
3、测量饱水膨胀量：
   （1) 将经过湿气养生的试件放在装有调节杆的多孔板，在板上加足够的载荷板，使试件面上的压力等于该材料层上路面的压力，
     (2) 将试筒与多孔板一起放在水槽内（先不放水）并用拉杆将模具拉紧，安装百分表，读取初始读数。
     (3) 向水槽内放水，使自由进到试件的顶部，在饱水期间，槽内水应保持在试件的顶面以上25mm，通常试件要泡96小时，
     (4) 在泡水时间到时，读取百分表读数，计算膨胀量。
          AV=泡水后试件高度的变化/原试件高（120mm）×100%
     (5) 从水槽中取出试样，倒出试样上的水，静置15分钟让其排水然后卸去附加载荷和多孔板，底板及滤纸，并承重M，以计算试件的深度及密度的变化。
4、贯入试验：
    (1)将饱和水试验终了的试件放到试验仪升降盘上，调整贯入杆与测力环对中，在贯入杆周围放置预定数量的载荷板。
  （2）先将贯入杆用手轮施加45N载荷，然后将测力环，测形变的百分表调整到零点。
    (3)加荷压人手轮，记录测力百分表某些读数（20、40…..）时的贯入量，并注意贯入量为2.5mm，能有8各以上的读数，总贯入量为2.5、50mm时的承载比：
        承载比C=单位压力/7或10.5×100%

浸水膨胀附件保养：
1、每次使用后，应立即将仪器擦干净。
2、使用一年后应把变速箱内润滑油脂换上新的润滑油脂，定期保养 。
