SZR-8/9型电脑沥青针入度仪调试参数

一、概述

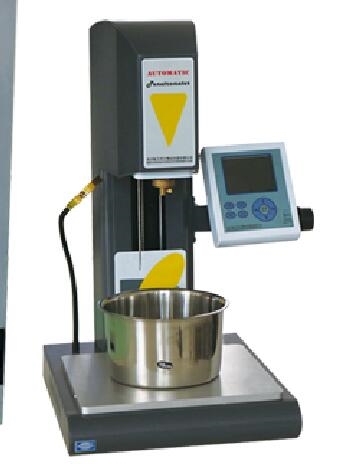

SZR-8/9型电脑沥青针入度仪是一种采用先进的数字式位移传感器, 结合微电脑技术研制的测量沥青针入度测量仪器, 该仪器满足GB4509-84 《石油沥青针入度的测量法》，ASMD5 - 83/IP49-79 ?沥青针入度的测量法?和T0604-2(111 ('调青针入度试验? 该仪器使用简单、方便、低温漂, 带有自动控温，LCD中文显示，实时时钟等功能,适用环境范围大，实现了试验过程自动化.数字化，电脑化、为我国公路、市政、建筑、石油等领域提供了一种精度高. 稳定度好、 性能可靠的电脑自动化沥青试验仪器。
二、用途
该仪器主要用予测定粘稠石油沥青, 粘稠页岩沥青, 及液体石油沥青, 沥青材料经燕t留成乳化后的残留物的针入度. 沥青的针入度是在规定的时间和温度下, 附加一定重量的标准针垂直穿入试样的深度
三、主要功能特点
1、大屏構液品中文显示
2、可以连续试.验三次, 自动计算试验平均值
3、系统测试模式允许进行传感器检测
4、仪器针杆常件可以通过调节扭在0一25mm内上下调节.
5、可设置试验时间5秒，15秒，30秒, 60秒
6、带有自动控温功能(加温)
7、可以保存10组试验敬据(掉电保持10年) , 并可以随时査询打印
8、带有打印接口（SZR-9）
9、带有RS232C通讯接口(标准DB9接口, SZR-8/9选配)。
10、带有冷光源照明系统。
四、主要技术指标
1、*小分度：位移: 0.01mm   时间: 0,1s
2、*大量程：40mm
3、针连杆、缺码.标准针合重: 100±0.05g
4、指温精度：0.1℃
5、电源: AC220V±10%, 50HZ
6、试验皿:金属制,平底状,尺寸为55x35(mm)、70x45(mm) (针入度为200-350时选配)
7、平底保温皿:玻璃制品,容量大于1.5L,皿深大于60mm;附放试样皿用三角架一个。
五、仪器的安装
新仪器开箱后,应按装箱单检査配件是否齐全,有无损坏。将针入度仪主机放在水平的平台上, 接通电源, 松开立杆后面的顶丝, 将整个升降组件往上提一定距离,然后缩紧顶丝;松开紧针螺母,插入标准针,锁紧螺母即可 。 根据需要连接温度传感器和加热组件
六、仪器操作说明
1、按键功能
“启动”键:用于启动试验, 当设置针入时间后,按下该键,启动试验设置” 键:设置键用于打开设置菜单，在此菜单下，可以进行数据査看,,参数设置,系统设置,系统信息查看等功能。箭头所指的按键与的功能对应.
“手动”键:在试验界面下，按下该键,锁定针杆的电磁铁吸合,针杆失去紧锁,释放该键,针杆被锁紧在其他界面下，该键的功能被重新定义。
“存储”键:在试验界面下，完成一次试验后，按下该键将数据存入仪器内存存储三次后, 液晶屏显示三次试验的平均值。每存入一个值, 屏上会出现一个小图标指示。
“打印”键:在试验界面下,完成试验后,按下该键打印本次试验结果，请确认您所购买的型号具有打印机接口并配有微型打印机,,否则该键不起作用 。
2、数据査看功能
在数据査看界面下, LCD上显示试验日期,时间,存储位置, 3组试验结果值，按“翻页”键査看下一页,按“打印”键则打印输出,按“退出”则退出数据査看界面。
3、设置试验参数
在参数设置界面下,可以完成试验时间,试验温度,温度修正等的设置。设置试验温度后, 需要在系统设置中打开控温功能, 仪器才能启动控温，如果显示温度和实际温度有偏差, 则通过设置温度修正, 将温廣修正至正确的值。修正参数时,按''打印”键修改设定值，按“启动”键切换至下一个参数设置完成后，需要按“退出”键才能将设置值保存
4、系统设置
在系统设置下，可以完成日期时钟的设置，控温功能的开启关闭二设置完成后，需要按''退出'键才能将设置值保存，控温开启后，达到所需温度需要10-30分钟。
七、试验方法
1、将预先脱水的试样加热溶化，加热温度不得高于试样估计软化点90℃，时间不得多干30min，充分搅拌，过筛后注入试样皿内,其深度至少应超过预期针入度定値的10min，放置于15-30℃的室温中冷却1-1.5h(小试样皿)或1.5-2h大试样皿，冷却时应注意不应有灰尘落入。
2、将试样皿放入盛満清水的水糟中,保温l-1.5h(小试样皿)或1.5-2h(大试样皿),水温保持25±0.5℃，水面应高于试样表面25mm以上,
3、若仪器放置位量变动,则需按''8.5''的办法调整水平.
4、根据试验要求.装上标准针及配重砝码
5、 将平底保温皿放量于仪器工作台上, 并将三角架放于平底的保温皿内，应居中, 另准备足船的温度高于25℃的清水, 以备试验时注入保温皿内使用
6、试样皿保温1-1.5h或1.5-2h后，取出并放入水温严格控制为25℃的平底保温皿中, 试样表面以，上的水层高度不应少于10mm.
7、操作规程:
(1)
